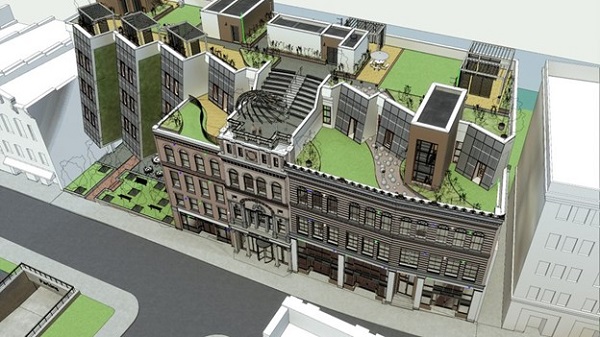

Arhitektonski, inženjerski i građevinski profesionalci mogu da pomognu u održavanju održivije budućnosti usvajanjem građevinskih platfori zasnovanih na cloud tehnologiji.

Arhitektura, inženjerstvo i građevinarstvo su doživele značajan preokret tokom proteklih nekoliko godina ؘ– i sudeći po kompaniji McKinsey, 80% građevinskih rukovodilaca predviđa radikalnije promene u narednih 15 do 20 godina.

Na primer, samo u poslednjih nekoliko godina je bilo nekoliko velikih poremećaja, uključujući zahtev rastuće globalne populacije za više zgrada (i bržu izgradnju), više ljudi će se seliti u gradove, manjak je radne snage, hitan zahtev za održivim građevinskim materijalom i procesima, kako planeta ne bi doživljavala dalju štetu od klimatskih promena.

Ali usled ovih događaja, profesionalci u građevinarstvu imaju priliku da ove ogromne promene pretvore u velike prilike izmenom načina na koji rade. Trenutna digitalna revolucija utire put revolucionarnim promenama u industriji: centralizovanim upravljanjem podataka putem građevinskih platformi zasnovanih na cloud tehnologiji.

Građevinske platforme zasnovane na cloud tehnologiji pomažu upravljanju i integrisanju podataka, čineći ih interoperabilnim na načine koji ranije nisu bili mogući. Skupovi podataka i aplikacija nisu više u zatvorenim celinama, saradnja među kolegama je poboljšana, a radni tokovi pojednostavljeni, olakšavajući postizanje ciljeva održivosti.

Pogledajte video kako bi saznali na koji način građevinske kompanije suočene sa promenama mogu da napreduju i prilagoda se novom načinu rada.

[Transkript videa]

Dejvid Bendžamin, Direktor, ACC Industry Futures, Autodesk: Mislim sada da ima dosta ključnih izazova u građevinarstvu. Očekuje se da će populacija da naraste za dve ili 3 milijarde ljudi u roku od narednih 30 godina. Takođe, znamo da je u toku masivna urbanizacija. Sve više i više ljudi se seli u gradove.

Kao posledica toga, očekuje se da će se površina zgrada udvostručiti do 2050. godine. To znači izgradnju 13.000 zgrada svakog dana narednih 30 godina. To se dešava u isto vreme kada se suočavamo sa dosta problema sa klimatskim promenama. Srećom, globalna zajednica se udružuje i postoje ciljevi da se prepolovi emisija ugljenika do 2030. godine, a da se u potpunosti eliminiše do 2050. godine. Pa mislim da to priprema teren za ovaj ogroman izazov.

Rob Megajer, Vice President, AEC Design Platform: Najtalentovanije arhitekte i inženjeri žele da naprave razliku. Žele da vode ka određenim rezultatima po pitanju održivosti ili upravljanja energijom. I mnogi od tih radnih procesa ne mogu biti urađeni sa trenutnim kompletom alata.

Bedžamin: Mislim da postoji stvarna šansa za softverske alate i radne tokove, kao što su platforme zasnovane na cloud tehnologiji, da podstaknu inovacije u građevinarstvu, kako bi nam pomogli da rešimo neki od tih velikih izazova sa kojima se cela industrija suočava.

Megajer: Tradicionalno, naši skupovi podataka i naše aplikacije su bili veoma izolovani. Arhitekte projektuju, a generalni izvođači zidaju zgrade. Problemi odgovornosti su ih sprečavali da dele informacije van tih granica. Bez deljenja informacija, ne možemo da izvršimo automatizaciju ili prikupimo uvide iz onoga što je napravljeno i shvatimo ono što nam je potrebno.

Sledeća generacija BIM tehnologije širi te granice. Pa bilo da radite zgradu nepravilnog oblika ili planirate ogromnu vežbu ili locirate fabriku betona pored gradilišta ili koristite digitalne blizance pomoću internet stvari, mereći koliko ste uspešni, potrebno je da se svim ovim aspektima održivosti centralno upravlja kako bi zaista dobili rezultate kakve tražimo. Ali sada sa cloud tehnologijom koja je integrisana i interoperabilna, možemo da počnemo da premeštamo ove podatke između različitih proizvodnih linija na način koji ranije nije bio moguć.

Bendžamin: Platforme zasnovane na cloud tehnologiji mogu da omoguće nešto što će biti od ključne važnosti za objekte i infrastrukturu budućnosti, što je slažena, kompletna procena životnog ciklusa projekata.

Koja su bile potrebne sirovine? Koliko energije je bilo utrošeno prilikom proizvodnje tih materijala, kolika je emisija ugljenika bila tokom sklapanje te građevine? Ali takođe kako će ta konstrukcija funkcionisati tokom vremena? Koliko će struje trošiti? Kolika će biti emisija ugljenika? Koliko brzo će stvari morati da se zamene? Takođe je važno šta će se desiti na kraju veka trajanja zgrade ili mosta?

To je veoma složeno. Sve te stvari će stvarno nadahnuti projektante budućnost i takva otvorena okruženja će im omogućiti deljenje podataka i platforme zasnovane na cloud tehnologiji.

Megajer: Forma je građevinski cloud kompanije Autodesk napravljen na temelju Autodesk Platform Services. Nastoji da ponovo osmisli građevinarstvo u svim fazama projekta, od projektovanja, izgradnje i upravljanja u svim poddisciplinama kao što su građevinarstvo, transport, voda i industrija. Sve ove potkategorije i faze projekta koriste različite delove današnjeg Autodesk portfolija, ali su veoma nepovezani i teški za upravljanje. Ako sve to spojimo i objedinimo moć tih povezanih podataka, možemo automatizovati ogroman broj procesa i postići rezultate koji su ranije bili nezamislivi.

Bendžamin: Kombinacija projektovanja, izgradnje i ima interesantne mogućnosti u ovom novim tokovima rada koje je omogućio cloud. Videćemo mogućnost da kružna ekonomija zaista oživi na nov način. Šta smo naučili iz upravljanja može da utiče na to kako projektujemo i obrnuto.

Megajer: Neke stvari koje su moguće sa povezanim ekosistemima tokom životnog ciklusa projekta su zaista duboke. Mogu da projektujem objekat za izgradnju van gradilišta. Mogu da projektujem komponente za proizvodnju građevinskih proizvoda, kao što je osvetljenje, gde se prozori sklapaju u fabrici van lokacije i modularno montiraju odjednom u jednu celinu. Ovo nije moguće sa fragmentiranim radim tokovima duž više različitih proizvodnih linija.

Bendžamin: Ove prednosti će nam omogućiti da ne moramo svaki projekt da započnemo od nule. Možemo da gradimo ono na čemu smo ranije radili. Možemo da gradimo na osnovu onoga što su drugi radili. Ponovno korištenje naše projektne inteligencije je je ključno kako bi mogli da se reše neki od tih izazova budućnosti.

Nećemo moći da izgradimo trinaest hiljada zgrada dnevno. Nećemo moći da spustimo emisiju ugljenika u arhitekturi na nulu do 2050. godine bez ponovo upotrebljene projektne inteligencije i bez tokova rada koje je omogućio cloud povezivanjem svih podataka iz prošlih i sadašnjih projekta na veoma efikasan način.

Izvor: Autodesk

Prevod i adaptacija: Hristina Antić, Marko Kozlica

Ukoliko ste zainteresovani za softvere iz Autodesk kolekcije ili neki od naših kurseva, možete nas kontaktirati putem telefona 011 301 50 43  ili preko kontakt forme.

TeamCAD je tokom leta, u svojim prostorijama u Zemunu, održao obuku za napredne tehnike korišćenja i upravljanja Autodesk Vault programskim rešenjem za kompaniju Robert Bosch d.o.o. – regionalnu podružnicu Bosch Grupe, jedne od najvećih industrijskih kompanija na svetu.

Autodesk Vault je rešenje za upravljanje projektnom dokumentacijom koje kompanija Bosch koristi godinama, a sada su u okviru obuke zaposleni dobili priliku da unaprede svoje znanje i upoznaju se sa novim mogućnostima programa.

Autodesk Vault je pogodan za upotrebu u kompanijama koje imaju veliku količinu DWG crteža, 3D modela rađenih u Autodesk programima AutoCAD, Inventor, Revit, Civil 3D, Plant 3D, 3ds Max itd. Omogućava da više korisnika istovemeno radi na različitim elementima istog projekta, ali i da potpuno eliminiše mogućnost greške pri njihovoj razmeni.

Ovom prilikom se zahvaljujemo kompaniji Robert Bosch d.o.o. na ukazanom poverenju, a polaznicima kursa na trudu i aktivnom učešću, čime su doprineli uspešnoj realizaciji kursa i dobroj atmosferi.

 Ukoliko ste zainteresovani za najam softvera Vault ili neki od naših kurseva, možete nas kontaktirati putem telefona 011 301 50 43  ili preko kontakt forme.

Detekcija sukoba (Clash detection) je jedan od najkritičnijih koraka koji timovi treba da preduzmu kako bi identifikovali i ublažili potencijalne konflikte u projektu pre nego što krenu radovi na terenu, čime se sprečavaju problemi u izgradnji i prerade.

Clash detection je već neko vreme prisutna opcija. Iako tehnički proces možete da izvedete ručno, pregledanjem detalja u projektnim crtežima, pojava BIM alata je učinila da proces bude jednostavniji i tačniji. Zbog toga je BIM detekcija sukoba postala standard u komercijalnom građevinarstvu i primenjuje se u najranijim fazama izgradnje i rekonstrukcije.

U ovom vodiču ćemo istražiti prednosti i mane opcije BIM clash detection. Stavićemo akcenat na najbolje prakse i vrhunske alate koje možete da koristite da izbegnete sukobe u izgradnji i podigli ukupan kvalitet projekta.

Šta je BIM clash detection?

BIM clash detection je proces koji identifikuje i rešava konflikte između najmanje dva modela konstrukcije u virtualnom okruženju. Ovi sukobi ili “clashes,” nastaju kada različite komponente projekta, kao što su konstrukcijski elementi, HVAC sistemi ili električni vodovi seku ili ometaju „tampon zonu“ drugog objekta.

Arhitekte i građevinski inženjeri često nezavisno prave modele tokom procesa projektovanja. Kao takvi, kada se ti odvojeni modeli objedine u jedan projektni model, postoji mogućnost da se pojedinačne komponente nenamerno poklapaju ili ometaju jedna drugu.

BIM detekcija sukoba ističe ove sukobe rano u procesima predizgradnje ili projektovanja, što pomaže sprečavanju skupih prepravki i kašnjenja tokom faze izgradnje. BIM clash detection pronalazi gde će se projektni aspekti preklopiti i napraviti konstruktivni problem kako bi timovi mogli da ih reše pre nego što se pređe na sledeću fazu.

Šta je automatski clash detection?

Automatski clash detection može da se primeni na jedan od dva načina. Prvo, više ručna verzija automatskog otkrivanja sukoba je kada stručnjak za BIM sprovede seriju testova korišćenjem nekoliko uslova i proces se ponavlja za svaku novu verziju.

Drugi način pristupanja automatskom otkrivanju sukoba otklanja početni proces podešavanja i potrebu za specijalizovanom ekspertizom. Ovaj drugi metod funkcioniše jednostavnim dodavanjem relevantnih modela u dokument zasnovan na cloudu gde će automatski biti skupljeni i sukobljeni.

Pošto ovaj metod sve zajedno sukobljava u isto vreme, stručnjaci mogu da koriste filtere i grupisanja kako bi suzili na stavke koje ih zanimaju. Ishod je direktan rezultat i dostupnost svim članovima tima, bez obzira na njihov nivo stručnosti ili ulogu. Ova neposrednost omogućava da se prikupe informacije o sukobu direktno iz autorskih alata. Pa kada se donese odluka o projektu, arhitekte i inženjeri mogu da vide uticaj promene u realnom vremenu.

Koje koristi donosi BIM clash detection?

Korišćenje moći koje ima BIM clash detection donosi nekoliko prednosti koje unose revoluciju u način kako se upravlja građevinskim projektima. Uzmite u obzir sledeće.

Štedi vreme i novac

S obzirom da se sukobi mogu identifikovati i rešiti pre nego što počne rad na terenu, projektni timovi štede vreme i novac tako što sprečavaju uticaj skupog rasparanja materijala, rada i prerade fizičkih sredstava. Timovi mogu samouvereno da krenu u fazu izgradnje umesto da brinu o tome koja nova prepreka sutra može da se pojavi.

Osim toga, BIM clash detection smanjuje stres i logističke komplikacije promena u poslednjem trenutku, omogućavajući projektnim timovima da usmere pažnju na isporuku pozitivnih projektnih rezultata za klijente i njihove partnere. Rezultat kao što je bezbednost na gradilištu. Smanjivanjem rizika od neočekivanih problema, ublažavaju se nezgode na gradilištu, a vođe projekata mogu da upravljaju svojom timovima imajući bezbednost u prvom planu.

Smanjivanje rizika i otpada

Pored ublažavanja prekoračenja budžeta i rokova, clash detection može da poboljša produktivnost putem pametnijeg rasporeda, smanjenja materijalnog otpada i efikasnosti montaže. Kako zainteresovane strane u projektu rano eliminišu potencijalne probleme, vođe projekata imaju uvide koji su im potrebni da se usmere ka blagovremenoj isporuci projekta i prevazilaženju klijentovih očekivanja.

BIM detekcija sukoba takođe može da smanji materijalni otpad. Omogućava timovima da budu precizniji sa projektnim planiranje, tako da mogu da efikasnije naruče i koriste materijal i eliminišu otpad.

Unapređena saradnja

Projekti nesumnjivo imaju bolje rezultate kada timovi besprekorno zajedno rade. BIM clash detection otvara put unapređenoj saradnji između različitih disciplina (arhitektura, građevinarstvo, inženjering). Kada se sukobi identifikuju, sve relevantne strane moraju da rade zajedno kako bi ih razrešili, promovišući na kraju bolju koordinaciju između zainteresovanih strana.

Vrste sukoba

Optimizovanje BIM detekcije sukoba uključuje upoznavanje sa različitim sukobima koji mogu da se jave u građevinskom projektu. Hajde da ih razložimo u nastavku teksta.

Hard clash

Hard clash (teški sukobi) se dogodi kada dva sistema i komponente zauzimaju isto mesto ili se ukrštaju.
Na primer, konstruktivna greda je postavljena tamo gde je predviđeno da se nalazi HVAC kanal ili je vodovodna cev projektovana tako da ide kroz električni vod. Ovi fizički sukobi u projektu, ako se ne isprave pre izgradnje, mogu da dovedu do značajnih prerada. Ipak, teške sukobe je najlakše prepoznati – iako su neverovatno skupi ako vam promaknu.

Soft clash

Meki sukob (ponekad nazvan sukob razmaka) nastaje kada građevinskom elementu ili komponenti nije dato dovoljno prostora ili za efikasan i bezbedan rad. Ovo može da uključuje pristup za održavanje, sigurnosni razmak ili radne prostore. Jedan primer je kada jedinica za naizmeničnu struju nema dovoljno prostora za servisiranje. Ovo može da ometa rutinsko održavanje i vodi do produženja zastoja, što utiče na udobnost i efikasnost objekta.

Slično tome, bezbednosni problemi kao kada je visokonaponska žica blizu vodovodne linije mogu da predstavljaju meki sukob. Bilo kakvo curenje iz cevi može da dovede do električnog kratkog spoja ili, još gore, predstavlja opasnost od strujnog udara za osobe koje se bave održavanjem.

Dok meki sukobi ne uključuju fizička preklapanja, oni i dalje predstavljaju značajne izazove koji mogu da ugroze bezbednost, funkcionalnost i održavanje zgrade. Srećom, ovi problemi se rano prepoznaju pomoću odgovarajućih BIM clash detection alata, pa ih možete rešiti pre početka rada na gradilištu.

Workflow clash

Sukob tokova rada, poznatiji kao 4D clash, uključuje sukobljavanja u rasporedu ili neusklađenosti u upravljanju projektom. Na primer, ukoliko je postavljanje električnih vodova zakazano u isto vreme kao i izlivanje betonske ploče u istoj oblasti, to bi moglo da dovede do prekida rada, prerada i kašnjenja.

Ili ako se velika oprema isporučuje na gradilište pre nego što je oblast spremna za postavljanje, može da dovede do ograničenja prostora ili oštećenju opreme. Sukobi u tokovima rada mogu da utiču na produktivnost na gradilištu ukoliko se reše na vreme. Kao takvo, prepoznavanje i njihovo rešavanje kroz BIM utire put ka optimalnom rasporedu i redosledu.

Drugi deo teksta nalazi se ovde

Izvor: Autodesk

Prevod i adaptacija: Hristina Antić, Marko Kozlica

Ukoliko ste zainteresovani za BIM ili neki od naših kurseva, možete nas kontaktirati putem telefona 011 301 50 43  ili preko kontakt forme.

Iako je BIM clash detection nesumnjivo sve promenila za profesionalce u građevinarstvu, i dalje postoji prostor za poboljšanje, posebno u pogledu upravljanja sukobima.

Danas BIM menadžeri obavljaju mnogo posla na sastancima na kojima okupljaju ceo projektni tim da diskutuje i rešava probleme. Ipak, mnogi od tih sastanaka pažnju usmeravaju na manje značajna pitanja – npr. popravljanje jednostavnih sukoba i dvostruko proveravanje da li su prethodni problemi rešeni. Iako je ovaj nivo detalja neophodan, timovi moraju da razviju hibridni pristup upravljanju sukobima – onaj koji uključuje neprekidnu koordinaciju modela između inženjera, arhitekata i zanatlija.

Da bi se ovo postiglo, potrebno je da se promeni način razmišljanja i praksi. To znači uključivanje celog tima u pronalaženje sukoba i obezbeđivanje se da tokom čitave nedelje sarađuje na detektovanju, sprečavanju i popravljanju konflikta i neusklađenosti.

Kada se problemi stalno rešavaju, na sastancima pažnja može da se usmeri na pitanja od veće važnosti, oslobađajući BIM menažere da posvete svoju praksu rešavanju značajnijih izazova. Ovo optimizuje svačije vreme i obezbeđuje proaktivniji, efikasniji, kolaborativniji pristup upravljanju BIM sukoba. Sve to govori da vam pojednostavljen pristup upravljanju sukobima omogućava da otkrijete pun potencijal BIM tehnologije, kako biste vi i vaši timovi mogli dalje uspešno da vodite projekte.

Najbolji softveri

Kada govorimo o pojednostavljivanju upravljanja BIM sukoba, najbolji način da omogućite efikasnost svojim procesima je da koristite clash detection softver — idealno onaj koji je zasnovan na cloud tehnologiji.

Odgovarajući alati automatizuju zadatke koji se ponavljaju, skraćujući skoro sasvim vreme za postavku, a radeći sa alatom koji ljudi svakodnevno koriste. Tako timovi mogu da troše manje vremena na ručno traženje konflikta i više energije posvete rešavanju sukoba.

Pogledajte najbolje clash detection softvere za vaše građevinske projekte.

Navisworks

Navisworks je jedan od najmoćnijih alata na tržištu za koordinaciju građevinskih projekata. Sa svojim naprednim mogućnostima za detekciju sukoba i alatima za određivanje količine, Navisworks pomaže korisnicima da obezbede modele spremne za izgradnju.

Iz perspektive rasporeda i budžeta, Navisworks 4D i 5D simulacije vam omogućavaju da animirate i imate interakciju sa objektima i kreirate rasporede direktno iz modela. Takođe možete da uvezete rasporede i stavke troškova iz aplikacija trećih strana za upravljanje projektima kako biste obezbedili besprekornu koordinaciju svih komponenti projekta.
Pored samog otkrivanja sukoba, omogućava timovima da potvrđuju i sarađuju na predloženim rezolucijama u zajedničkom okruženju.

Autodesk BIM Collaborate

Koordinirajte timovima i modelima sa jednog mesta korišćenjem softvera Autodesk BIM Collaborate. On omogućava članovima projektnih timova je da uvezu modele, pronađu sukobe i reše probleme u realnom vremenu. Uživajte u neograničenom prostoru za projekte i dokumenta, budite mirni saznajući da vaše informacije su sigurne i dostupne.

A sa alatima pogodnim za korišćenje preko mobilnog telefona, zainteresovane strane mogu da pogledaju modele sa bilo kog mesta, pa se odluke mogu donositi brže i efikasnije.

Navisworks + Autodesk BIM Collaborate = savršen par

Navisworks i Autodesk BIM Collaborate su moćni alati koji čak rade bolje kada se koriste zajedno. Kombinovano, ova rešenja mnogo koriste višečlanim timovima i zainteresovanim stranama tokom životnog ciklusa projekta.

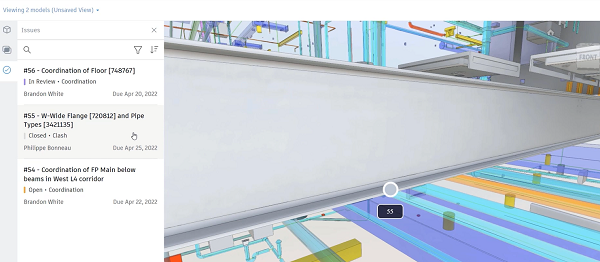

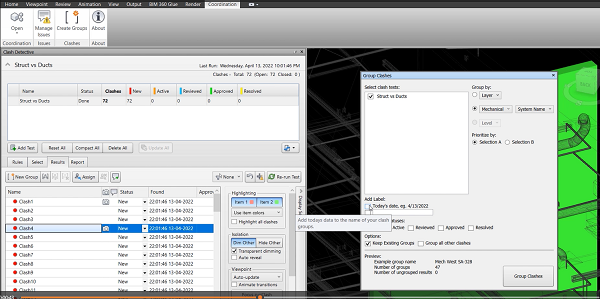

Hajde da počnemo sa BIM menadžerima. BIM menadžeri mogu da koriste Navisworks dodatak Coordination Issue kako bi pratili status, odgovornosti i rezolucije u svakom problemu širom različitih projekata. A pošto se fajlovi čuvaju u cloudu, korisnici softvera Navisworks mogu istovremeno da rade na tim fajlovima negujući saradnju u realnom vremenu i promovisanju besprekornih tokova rada, od otkrivanja sukoba do rezolucije.

Autodesk BIM Collaborate takođe dopušta korisnicima da isključe clash detection u određenimin koordinisanim prostorima. Ova opcija nudi brzi pristup složenim fajlovima u softveru Navisworks, dok obezbeđuje zainteresovanim stranama da na mreži koriste važne tokove rada kao što su Issue Management i Model Aggregation.

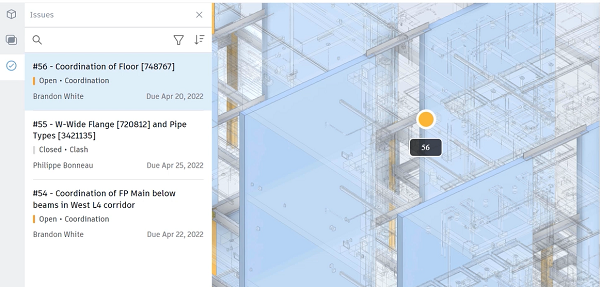

Štaviše, BIM menadžeri mogu da kreiraju prilagođene prikaze u softveru Autodesk BIM Collaborate, što znači da mogu da razviju prikaze za pojedinačne objekte, discipline, kategorije ili tipove iz više modela. Ovo VDC timovima pruža više kontrole nad projektnim informacijama, pa mogu da isporuče najvažnije građevinske podatke zainteresovanim stranama na terenu i drugim kompanijama.

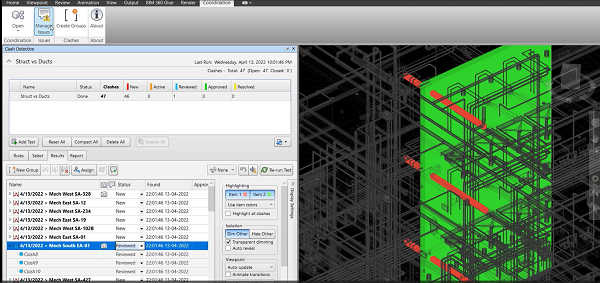

U softverima Autodesk BIM Collaborate i Navisworks, sukobi mogu biti organizovani u grupe omogućavajući korisnicima da brzo pregledaju i generišu seriju problema iz ovih grupnih sukoba. Ove grupe služe kao šabloni za sukobe koji dele slične atribute podstičući korisnike da istovremeno reše više grešaka.

A najbolji deo? Sve se to nalazi na Autodesk platformi. Pored toga što nude jedan izvor informacija, zainteresovane strane u projektu mogu da sarađuju u zajedničkom okruženju, omogućavajući besprekornu komunikaciju, poboljšanu koordinaciju i brže donošenje odluka tokom životnog ciklusa projekta.

Iskusite budućnost mogućnosti BIM clash detection

BIM clash detection je ključan u modernom građevinarstvu, omogućavajući projektnim timovima da prepoznaju i reše hvala sukobe u projektu pre nego što izgradnja počne.
A korištenjem BIM clash detection alata kao što su softveri Navisworks i Autodesk BIM Collaborate, profesionalci u građevinarstvu mogu da pojednostave proces otkrivanja sukoba uštede vreme, smanje troškove i povećaju ukupni kvalitet projekta.

Prvi tekst iz ove serije nalazi se ovde.

Izvor: Autodesk

Prevod i adaptacija: Hristina Antić, Marko Kozlica

Ukoliko ste zainteresovani za BIM, softvere Autodesk BIM Collaborate i Navisworks ili neki od naših kurseva, možete nas kontaktirati putem telefona 011 301 50 43  ili preko kontakt forme.

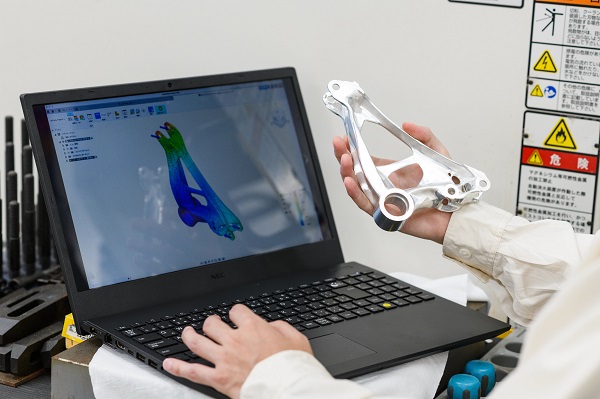

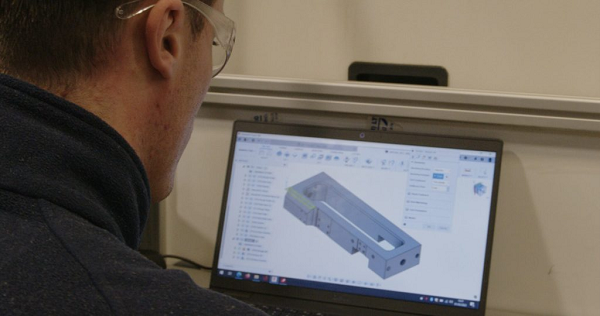

Crtanje je fundamentalan aspekat projektovanja u softveru Autodesk Fusion 360. Naučite osnove crtanja i njegovu važnost u procesu dizajniranja.

Crtanje u softveru Fusion 360 služi kao temelj kreiranja 3D modela. Ono uključuje crtanje 2D oblika i profila koji čine osnovu vašeg dizajna. Crtanje vam omogućava da definišete geometriju modela, dimenzije i odnose pre ekstrudiranja ili kreiranja oblika.

Evo pet ključnih alata koje je potrebno usavršiti:

1. Linija: „Line tool“ vam omogućava da povlačite prave linije u svojim crtežima. To je osnovni alat za kreiranje osnovnih oblika i kontura.
2. Krug: „Circle tool“ vam omogućava da crtate krugove različitih veličina. Korisna je za kreiranje okruglih kontura, rupa i profila u vašem crtežu.
3. Pravougaonik: „Rectangle tool“ omogućava crtanje pravougaonika i kvadrata. Prilagodljiva je za definisanje geometrijskih oblika i definisanje granica vašeg crteža.
4. Luk: „Arc tool“ vam omogućava da crtate krive linije i lukove u svojim crtežima. Savršen je za stvaranje glatkih prelaza i zaobljenih ivica.
5. Ograničenja i dimenzije: Iako nisu pojedinačni alati, razumevanje kako postaviti ograničenje (npr. horizontalno, vertikalno, tangentno) i dimenzije (dužina, ugao) je od ključnog značaja. Ove kontrole osiguravaju da vaši crteži održe predložene odnose i tačno predstavljaju vaš dizajn.

Usavršavanjem ovih alata, imaćete snažan temelj za kreiranje preciznih i složenih crteža u softveru Fusion 360.

Saveti i tehnike za kreiranje crteža

Istražite različite tehnike crtanja u softveru Fusion 360 kako biste poboljšali vaše procese dizajniranja. Naučite da koriste moćan alat kao što su linije, lukovi, krugovi i splajn za kreiranje oblika. Eksperimentišite sa crtežima, šablonima i tehnikom ogledala kako biste ubrzali svoje radne tokove i efikasno kreirali simetričan dizajn.

Tokom crtanja, ključno je da imate na umu nekoliko stvari. Osigurajte se da su vaši crteži sasvim zatvoreni i bez otvorenih kontura. Ako to nije slučaj, to može da izazove probleme tokom ekstruzije ili kreiranja oblika. Obratite pažnju na upozorenja koja se tiču kvaliteta crteža koje pruža Fusion 360.

Ona uključuju upozorenja kao što su samoukrštanja ili preklapanja geometrije, kako bi se očuvao integritet vašeg dizajna. I konačno, budite svesni uticaja složenosti crteža na performanse i modifikujte vaše crteže kako je potrebno za optimizovanje efikasnosti.

Napredni alati za crtanje u softveru Fusion 360

Za one od vas koji žele dublje da istaže, evo pet naprednih alata za crtanje softvera Fusion 360:

1. Ograničenja: Fusion 360 nudi široku paletu opcija ograničenja. One vam omogućavaju da precizno kontrolišete odnos između elemenata crteža. Pomoću ograničenja kao što su slučajno, paralelno, vertikalno i tangentno, možete biti sigurni da će vaši crteži ostati u željenoj geometriji i ponašati se kako im je namenjeno.
2. Dimenzionisanje i parametarske kontrole: Fusion 360 vam omogućava da dodate dimenzije svom crtežu i definišete veličinu i poziciju elemenata crteža. Takođe možete da koristite paramatarske kontrole kako bi povezali dimenzije, napravili dinamičnu vezu koja će se automatski ažurirati kada se jedna dimenzija izmeni. Ovo osigurava fleksibilnost projekta i jednostavne iteracije.
3. Geometrija projekta: Alat „Project geometry“ u softveru Fusion 360 vam omogućava da aludirate na postojeću geometriju modela ili sadržinu crteža. Ova opcija je posebno korisna za kreiranje crteža koji imaju interakciju sa postojećim delovima površine ili površinom, osiguravajući precizno podešavanje i pozicioniranje.
4. Šabloni: Fusion 360 pruže moćan alat za crteže koji vam omogućava da kreirate šablone ili elemente crteža koji se ponavljaju. Možete da odaberete između različitih tipova šablona. Ovo uključuje linearne, kružne ili pravougaone i definisanje parametara kao što je razmak, broj i pravac, omogućavajući efikasnu replikaciju složenih elemenata crteža.
5. Geometrija konstrukcije: Fusion 360 pruža alat za geometriju konstrukcije koja vam omogućava napravite privremene ili referentne elemente na svom crtežu. Linije konstrukcije, tačke i krugovi mogu da pomognu definisanju odnosa i načinu smeštanja drugih elemenata crteža. Stoga pomažu stvaranju složenijih i bolje kontrolisanih projekata.

Korišćenjem ovih dodatnih alata za crtanje u softveru Fusion 360, možete dalje da povećate mogućnosti vašeg crtanja, poboljšate tačnost projekata i pojednostavite vaše projektne tokove rada.

Ograničenja i dimenzije crteža

Fusion 360 pruža širok raspon ograničenja i dimenzija crteža kako bi se precizno kontrolisala geometrija crteža. Ograničenja kao što su horizontalno, vertikalno ili tangentno osiguravaju da vaši crteži održavaju svoj nameravan oblik i odnose. Dimenzije vam omogućavaju da precizirate tačne mere, osiguravajući preciznost i parametarsku fleksibilnost u vašem projektu.

Najbolje prakse za kreiranje crteža u softveru Fusion 360

Kada crtate, važno je da pretite najbolje prakse za postizanje optimalnih rezultata. Prvo, počnite sa najjednostavnijim oblicima i postepeno dodajte složenost. Izbegavajte postavljanje previše ograničenja u vaše crteže, jer prekomerna ograničenja mogu da ograniče fleksibilnost.

Umesto toga, usmerite pažnju na korišćenje manje ograničenja koja mogu da efikasno doprinesu željenom odnosu. Održavanje čistog i organizovanog crteža sa odgovarajućom konvencijom imenovanja i upravljanjem slojevima takođe će doprineti boljem upravljanju projektom i budućim modifikacijama.

Sada ste opremljeni znanjem za kreiranje preciznih i efikasnih crteža u softveru Fusion 360. Počnite već danas!

Izvor: Autodesk

Prevod i adaptacija: Hristina Antić, Marko Kozlica
