Autodesk je već dugo lider u oblasti projektovanja infrastrukture i obikovanja terena. Sa dodatkom sveobuhvatnog portfolija za vodoprivredu u poslednjih nekoliko godina i našu paletu alata za konstrukcije, svaki aspekt građevinskog planiranja, projektovanja, modeliranja, izgradnje i manipulacija može se obaviti unutar istog kohezivnog i integrisanog ekosistema. Iako je ovo fantastično, može vas izazvati da pitate: "Koji je idealan radni tok za određeni proces projektovanja?"

Iako u ovom blogu ne možemo opisati najbolji radni tok za svaki proces projektovanja, proći ćemo kroz optimalni proces projektovanja drenaže na terenu korišćenjem Autodesk softvera InfraWorks, Civil 3D i InfoDrainage i pokazati kako to može izgledati. Ukoliko imate pristup AEC kolekciji, već ćete imati Civil 3D i InfraWorks, ali InfoDrainage nije uključen u kolekciju, pa ćete morati da ga preuzmete (Nudimo 30-day free trial.).

Razmišljanje o drenaži na početku

Projektovanje drenaže je neophodan deo razvoja svakog projekta i ima značajne veze sa konačnim dozvolama za izgradnju. Mnogo puta, međutim, to je proces koji se ostavlja za sam kraj projektovanja, kada su budžeti već ograničeni, a vremenski okviri stisnuti.

Ovo često zahteva da proces projektovanja drenaže bude što efikasniji i optimalniji. Da bismo pružili nekakve smernice za ono što tim stručnjaka kompanije Autodesk smatra za jedan od najefikasnijih radnih tokova za projektovanje drenaže, proći ćemo kroz radni tok koji počinje u softveru InfraWorks, prelazi u Civil 3D, i uključuje InfoDrainage za projektovanje i analizu drenaže.

Za početak, hajde da pogledamo kako započeti u rešenju InfraWorks.

InfraWorks za preliminarni dizajn

InfraWorks je softver za projektovanje infrastrukture koji objedinjuje podatke za generisanje kontekstualnih modela koji predstavljaju podlogu, odnosno realno okruženje vašeg projekta.

InfraWorks podržava mnogo toga, poput dizajna saobraćajnica, simulacije saobraćaja i konceptualnog projektovanja – naročito je koristan u ovom smislu. Takođe, podržava preliminarno projektovanje drenaže, za šta ćemo ga koristiti u ovom radnom toku. Konkretno, koristićemo InfraWorks za dve njegove glavne funkcionalnosti: tematsku mapu terena i analizu slivova.

Analiza terena Sa tematskom mapom terena možete identifikovati konfiguraciju terena i okolnim područjima, što je od ključnog značaja za razumevanje potrebnog za dalje projektovanje drenaže.

Ovo vam može pomoći da uskladite projektovanje drenaže sa prirodnim vodenim tokovima i uvidite koliko spoljašnjeg potencijala vaše gradilište može da obuhvati, što omogućava preliminarno dimenzionisanje. Funkcionalnosti koje pružaju tematske karte u rešenju InfraWorks omogućavaju vam preklapanje površine sa kodiranim bojama na osnovu nadmorske visine, aspekta ili nagiba, dajući vam mogućnost da brzo vizualizujete visinske kote na terenu.

Alat za analizu slivova

Razumevanje konfiguracije terena važno je kao prvi korak, ali takođe moramo da steknemo preliminarno razumevanje obima, površine i količine tokova na vašem gradilištu.

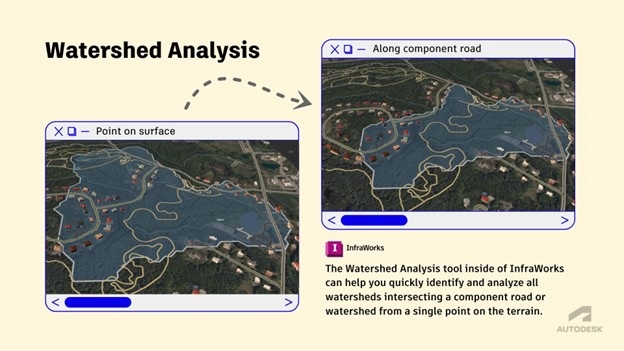

Sa alatom „Watershed Analysis tool“ za analizu slivova u softveru InfraWorks, možete brzo identifikovati i analizirati sve slivove koji se seku sa saobraćajnicom ili slivom jednom tačkom na terenu. Ovo je važno za projektovanje drenaže jer pomaže u izračunavanju toka koji će teći na vaše gradilište ili sa njega.

Posedovanje ovih informacija omogućiće vam da izračunate tok koji će biti potrebno sprovesti ispod puteva kroz propuste, ulaze ili kroz cevi. Na kraju, ova dva alata u okviru softvera InfraWorks pomoći će vam da brzo definišete sliv na vašem terenu smanjite potrebu za ručnim proverama mesta gde će doći do prekida u površini, dajući vam neophodno znanje da sigurno nastavite u proces projektovanja drenaže.

Zapamtite, cilj je efikasnost, pa imati ovaj dodatni nivo poverenja iz preliminarnog projektovanja može biti ogromna pomoć kada je u pitanju završavanje postavljanja sistema za kontrolu otpadnih voda i dimenzionisanja cevovoda. Kada se preliminarni projekat u rešenju InfraWorks završi, prebacujemo te podatke u Civil 3D i počinjemo sa projektovanjem drenaže.

Prelazak na Civil 3D za inicijalno projektovanje drenaže

Zahvaljujući kohezivnosti Autodesk ekosistema, imate različite alate zq prenošenje podataka iz softvera InfraWorks u Civil 3D. Možete izvesti 3D model ili izvesti IMX i FGDB format ili publikovati u ArcGIS iz InfraWorks-a, što vam omogućava da otvorite Civil 3D i unesete ove podatke. Takođe možete referencirati lokalni InfraWorks model da biste otvorili podatke u Civil 3D-u.

Veliki deo podataka koje smo već napravili i generisali unutar InfraWorks-a tokom preliminarnog projektovanja može biti prenesen u Civil 3D, uključujući:

• Površinu terena
• Planirane komunalne infrastrukture
• Planirane i projektovane puteve
• Projektovane puteve i koridore
• Raskrsnice
• Mreže drenaže
• Površine
• Vodena područja
• Mostove
• Kružne tokove
• Tunele
• Generičke objekte

Sama paleta podataka koji se mogu uneti u Civil 3D iz rešenja InfraWorks je jedan od glavnih razloga zašto ga preporučujemo za preliminarno projektovanje u ovom radnom toku. Dok radite na istraživanju lokacije, projektant može da koristiti otvorene podatke sajta i preliminarne rasporede u InfraWorks-u, a zatim ih preneti u Civil 3D, kada budu spremni za više detalja.

Postoje izvesna preklapanja između svih pomenutih alata. Jedno od tih mesta je projektovanje drenaže. Civil 3D ima osnovne alate za projektovanje slivova i drenaže, ali to nije potpuno rešenje za projektovanje i analizu. Za to ćemo na kraju morati da pređemo na InfoDrainage. Imajući ovo na umu, hajde sada da pogledamo kako započeti sa projektovanjem drenaže unutar rešenja Civil 3D.

Najvažniji faktor pri digitalnoj transformaciji vašeg područja drenaže u Civil 3D je da imate visokokvalitetni model terena.

Ovo se svodi na to da imate triangulisanu, kontinualnu površinu sa pravilno definisanim linijama preloma terena. Ako kreirate površinu iz izohipsi ili digitalnog modela terena (DEM), vaš model može imati ravne površine sa stepenastim izgledom, što proces automatskog određivanja puta toka otežava i čini ga netačnim.

U rešenju Civil 3D želimo da usmerimo pažnju na kreiranje slivova i preliminarnih rasporeda cevovoda koje možemo eksportovati u InfoDrainage za dalju analizu. To znači da će vaš proces projektovanjadrenaže u softveru Civil 3D izgledati ovako:

• Razviti visokokvalitetni model površine u Civil 3D iz laserskih skenera ili tradicionalnih geodetskih snimanja, gde god je to moguće.
• Kreirati početni raspored mreže drenažnih cevovoda.
• Odrediti slivove sa površine (ako je kvalitet dovoljno visok) ili iz zatvorene polilinije.
• Odrediti svojstva slivova kao što su metode oticanja, vreme koncentracije, dodatni putevi tokova i povezivanje sa drenažnom infrastrukturom.

Kada završite sve gore navedeno, bićete spremni da izvezete svoj Civil 3D model u InfoDrainage. Za ovaj proces, vaša podešavanja će biti ključna da biste dobili maksimalnu vrednost iz ove integracije. Trebalo bi da osigurate da su vaši objekti, cevovodi i prateći delovi pravilno mapirani iz rešenja Civil 3D u InfoDrainage.

Izvoz u InfoDrainage

Kada ste sigurni u svoja podešavanja modela i mapiranje, jednostavno možete izvoziti iz rešenja Civil 3D u InfoDrainage. Samo izaberite odgovarajuću komandu unutar Civil-a 3D, kliknite na „Export to  InfoDrainage“, sačuvajte fajl na zajedničkoj lokaciji, proverite poklapanje delova i izaberite opciju „Next“ – i spremni ste! IDDX fajl koji se kreira je sortiran, i tim za projektovanje drenaže i hidrološke analize može odatle da nastaviti ka finalnom projektu.

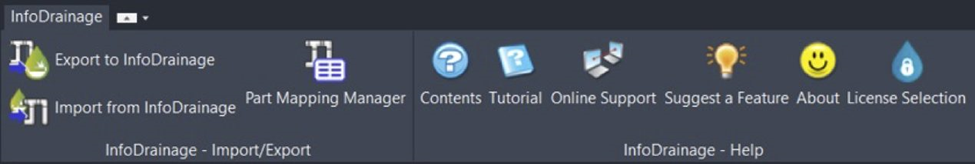

Pregled treke sa alatima unutar softvera Civil 3D koja omogućava pristup InfoDrainage.

InfoDrainage za sveobuhvatan dizajn drenaže

InfoDrainage je napredno rešenje za kompletno projektovanje i analizu drenažnih sistema kompanije Autodesk. Integraciju sa rešenjem Civil 3D, fleksibilni alati za izveštavanje i podrška za FHWA odvodne kanale čine ga veoma privlačnim alatom za dizajn drenaže. Sa softverom InfoDrainage dobijate (pored mnogih drugih funkcija):

• Precizan prikaz na lokaciji retenzija, jaruga i drugih elemenata za kontrolu kišnice,
• Ugrađeni kalkulatori projekta i funkcije za automatizaciju procesa projektovanja,
• Povezana 1D i 2D analiza za precizno mapiranje površinskog toka,
• Prilagodljivi alati za izveštavanje i reviziju koji ubrzavaju proces pregleda i predaje projekta.

Iako Civil 3D ima neke osnovne alate za projektovanje drenaže kao što su SSA ili Drainage Analysis, InfoDrainage je robusno i kompletno rešenje za projektovanje drenaže. Ako ste inženjer hidrogradnje ili projektant drenaže, ili ako imate tim za modeliranje u vodoprivredi, InfoDrainage je rešenje koje treba da koristite ako radit projektovanje u rešenju Civil 3D.

Jedna od sjajnih stvari u vezi sa integracijom između softvera Civil 3D i InfoDrainage je činjenica da, kako vaš projekat napreduje i kako se mreže ažuriraju, možete ove promene generisati u jednom ili drugom rešenju prema potrebi.

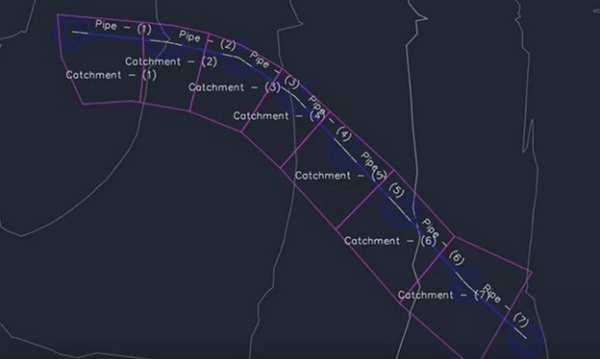

Jednostavno modifikovanje slivova u InfoDrainage sa putanjama toka

Alat „Machine Learning Deluge“ unutar rešenja InfoDrainage omogućava procenu lokacije primenom padavina na površinu i usmeravanje i zadržavanje vode. Ovo može pomoći vama ili projektantu drenaže da odredite najbolje mesto za SWC i podslivove u modelu.

InfoDrainage je upravo predstavio prvi alat za ovu branšu za prikupljanje podataka o upotrebi zemljišta i tipovima tla sa podacima o slivovima, što omogućava automatsko računanje SCS Composite Curve broja, koeficijente oticanja, procenat nepristupačne površine i Laurenson metod stepena urbanizacije. Zapamtite – želimo da ovaj proces bude što efikasniji, a ovo je veliki doprinos efikasnosti u poređenju sa konkurentskim rešenjima za projektovanje drenaže.

Konačno, unutar rešenja InfoDrainage, podslivovi su verni stvarnoj lokaciji, što znači da se, kako menjate oblik podslivova, površina automatski preračunava, ažurirajući vreme koncentracije i druge podatke o podslivovima.

Jedna od prvih Autodesk funkcija veštačke inteligencije, alat ML Deluge, može vam uštedeti mnogo vremena.

Kada je proces projektovanja drenaže završen i treba da dobijete zvaničnu dozvolu, fleksibilni alati za izveštavanje softvera InfoDrainage čine to izuzetno jednostavnim. Dodatno, kada završite projekat drenaže u InfoDrainage, možete vratiti ažurirane mreže i slivove u Civil 3D. Hajde da pogledamo kako se to radi.

Vraćanje podataka u Civil 3D

Kada su svi potrebni zahtevi ispunjeni na vašem InfoDrainage fajlu, možete ga poslati nazad u originalni Civil 3D fajl preko odgovarajuće komande u InfoDrainage/Civil 3D ribonu. U Civil 3D-u treba da izaberete „Import from InfoDrainage“, što je gotovo identično, ali obrnutim redosledom u odnosu na proces izvoza. Ako ste ranije pokušali ovu funkcionalonst uvoza/izvoza, možda ćete biti iznenađeni koliko podataka je sada dostupno za prebacivanje u ovom procesu.

Sada između modela možete prenositi podatke kao što su:

• Hidraulički rezultati, EGL, HGL, protoci i brzine povezani sa svojstvima cevovoda,
• Hidrološki parametri u svojstvima podslivova,
• Prošireni podaci,
• Ažurirane mreže cevovoda (umesto dupliranja) sa održanim referencama na mrežu cevovoda.

Stalno ažuriramo rešenja InfoDrainage i Civil 3D, tako da se funkcionalnosti stalno unapređuju.

Tekst: Trevor English

Izvor: Autodesk.com

Prevod i adaptacija: Hristina Antić, Marko Kozlica

Ako imate pitanja vezana za softver InfraWorks, Civil 3D i InfoDrainage, molimo vas da nas kontaktirate putem telefona 011 301 50 43 ili kontakt forme.

TeamCAD kao autorizovani Autodesk trening centar (Autodesk Authorized Training Center) organizuje online kurs AutoCAD 2D - osnovni nivo, koji počinje 5.5.2025. godine.



Početak kursa: 5. maja

Završetak kursa: 21. maja

Cena kursa: 220 evra (u dinarskoj protivvrednosti po srednjem kursu Narodne Banke Srbije na dan plaćanja. Na cenu treba dodati PDV u iznosu od 20%.)

Fond časova: 24 školska časa

Dinamika održavanja kursa: 3 školska časa u sledećim terminima:

Cena podrazumeva online obuku. Kako bi učesnici mogli da prate i učestvuju u online treninzima, neophodno je da su ispunjeni sledeći uslovi:

1. Pristup internetu i platformi za online treninge (ZOOM)
2. Pristup softveru: AutoCAD 2024 ili AutoCAD 2025
3. Hardverske karakteristike računara učesnika, moraju ispunjavati minimalne preporučene:
   • CPU: i5 (minimum i3)
   • RAM: 8 GB
   • GPU: GeForce GTX1050 Ti 4GB (ili slična)
   • Slušalice i mikrofon

Sertifikat

Po završenom kursu polaznik dobija Autodeskov sertifikat u PDF formatu na engleskom jeziku o odslušanom kursu sa jedinstvenim brojem koji važi u celom svetu. Molimo Vas da potvrdite prisustvo na e-mail adresu: Ova adresa el. pošte je zaštićena od spambotova. Omogućite JavaScript da biste je videli.

Broj mesta je ograničen. TeamCAD zadržava pravo da otkaže kurs ukoliko ne bude dovoljno prijavljenih polaznika.

PASS/EQUIP softver pruža analizu čvrstoće i stabilnosti za vertikalne i horizontalne posude pod pritiskom, kolone, rezervoare za skladištenje, kao i za dobošaste i vazduhom hlađene razmenjivače toplote pod statičkim i seizmičkim opterećenjima, kako bi se procenila nosivost u operativnim, testnim i montažnim stanjima.

Softver se može koristiti za projektovanje, rekonstrukciju i testiranje posuda, kao i za sertifikaciju i usaglašavanje sa propisima za sledeće oblasti: snabdevanje energijom, rafinerije nafte, hemijska industrija, petrohemijska industrija, industrija za preradu prirodnog gasa i nafte i druge srodne oblasti. PASS/EQUIP pomaže povećanju pouzdanosti i operativne bezbednosti opreme za različite primene, unapređuje koordinaciju projekta sa regulatornim telima i smanjuje troškove i vreme.

PASS/EQUIP FEM paket dodatno pruža analizu napona i fleksibilnosti metodom konačnih elemenata (FEM) za bilo kakve priljučke posuda po pritiskom, uključujući izračunavanje dozvoljenih opterećenja.

PASS/EQUIP kombinuje sofisticirane proračunske mogućnosti i analize usklađenosti sa propisima, sa veoma velikom jednostavnošću upotrebe, pružajući alat za simulaciju napona i stabilnosti posuda pod pritiskom, čak i inženjerima početnicima. Detaljni proračunski izveštaji koje program generiše sadrže sveobuhvatne informacije (uključujući sve jednačine, međurezultate, grafikone sila i momenata) i spremni su za dostavljanje bilo kojim nadležnim organima ili telima za sertifikaciju opreme.

Dizajneri opreme, kao i procesni inženjeri i inženjeri cevovoda iz više od 500 EPC kompanija, kao i kompanija za proizvodnju posuda pod pritiskom u Belorusiji, Kini, Češkoj Republici, Estoniji, Francuskoj, Nemačkoj, Indiji, Italiji, Japanu, Kazahstanu, Letoniji, Poljskoj, Rusiji, Južnoj Koreji, Španiji, Ukrajini, Uzbekistanu i SAD sada svakodnevno koriste ovaj softver za projektovanje različitih vrsta posuda, kolona, rezervoara i razmenjivača toplote.

Zbog velikog broja korisnika i povratnih informacija stručnjaka iz različitih industrija, PASS/EQUIP nastavlja da se neprestano razvija kako bi zadovoljio moderne zahteve. PASS/EQUIP se stalno proverava i testira u odnosu na slična softverska rešenja i priručnike ASME PTB-3-2013 i ASME PTB-4-2012.

PASS/EQUIP ima moderan i intuitivan korisnički interfejs, detaljan sistem za pomoć, i pruža maksimalnu upotrebljivost, omogućavajući korisnicima da se usredsrede na projektovanje opreme. Korisnik definiše tip opreme, geometrijske karakteristike, materijal komponenata posude, tip i raspodelu nosača, tip ispitivanja i nivoe opterećenja. Ogromne baze podataka za elemente posuda i materijale isporučuju se sa programom i mogu se ažurirati od strane korisnika.

3D prikaz geometrije opreme omogućava uređivanje boja pojedinih elemenata ili celog modela, sa prikazom unutrašnjih elemenata. Moćne mogućnosti 3D modeliranja takođe podržavaju izvoz u različite CAD formate, tako da korisnici mogu nastaviti rad na projektovanju posude u svojim omiljenim CAD sistemima.

PASS/EQUIP ne zahteva posebnu obuku i može se koristiti od strane bilo kog inženjera mašinstva. Novi korisnici mogu dobiti rezultate analize posuda pod pritiskom za samo nekoliko dana, umesto za nekoliko meseci! Naši stručnjaci pružaju pravovremenu tehničku podršku.

Napredne mogućnosti

PASS/EQUIP pruža sveobuhvatnu strukturalnu analizu posuda pod pritiskom.

PASS/EQUIP vrši izračunavanje čvrstoće i stabilnosti horizontalnih, vertikalnih i kolonskih posuda, uzimajući u obzir vetar i seizmička opterećenja. Takođe, PASS/EQUIP izračunava čvrstoću i stabilnost dobošastih razmenjivača toplote, uključujući cevne ploče, cevi, pregrade, plašt, ekspanzione komore, itd. Pametne opcije za promenu rasporeda cevi razmenjivača toplote pružaju veoma moćne mogućnosti za modeliranje nestandardnih cevnih ploča.

Program vrši izračunavanje čvrstoće i stabilnosti posuda pod pritiskom prema najpopularnijim propisima. PASS/EQUIP podržava ASME standarde (Sec.VIII div.1 i div.2), evropske standarde (EN 13445-3), WRC 107(537)/297, GOST standarde (34233.1-12) i druge. Program omogućava izračunavanje priključaka u pravougaonim zidovima.

Moguće je izračunavanje potpornih konstrukcija za kolone (cilindrične, konične, kompozitne), a oslabljenje usled prisustva otvora je takođe dostupno za proračun.

PASS/Nozzle-FEM omogućava izračunavanje elemenata cevovoda, kao što su razvodnici, t-komadi i ostali fazonski komadi.

Korisnički interfejs

PASS/EQUIP ima moderan, jasan i intuitivan korisnički interfejs. Dizajner koristi 3D model opreme koji je sastavljen od različitih elemenata. Objekti koji čine 3D model opreme su:

• Cilindrični plaštovi (glatki i ojačani prstenovima za ojačanje);
• Konični prelazi;
• Zavarena danca, odvojiva danca i poklopce raznih oblika (sfernog, eliptičnog, torisfernog, koničnog, ravnog (uključujući one sa ojačanjima), sfernog bez flanši);
• Flanšni spojevi;
• Mesta priključaka fitinga;
• Potporni nosači i cilindrični plaštovi na mestima gde su oslonjeni kod horizontalnih posuda i drugih aparata;
• Cilindrični plaštovi, konični elementi i konveksna danca na tačkama pričvršćivanja nosača, nosača za podizanje, kao i na tačkama pričvršćivanja za metalne konstrukcije;
• Ojačanja otvora;
• Krivine;
• Priključci u plaštovima i konveksnim dancima;
• Eliptične pregrade;
• Eliptični prelazi;
• Elementi kolona protiv uticaja vetra i seizmičkih dejstava, uključujući one postavljene na postolje;
• Potporni plaštovi kolona;
• Cevne ploče, kućišta, cevi, kompenzatori, ekspanderi kod razmenjivača toplote;
• Komore razmenjivača toplote hlađenih vazduhom;
• Posude i aparati obloženi cevnim zmijama, kao i posude i aparati sa košuljicom;
• Elementi posuda pod pritiskom (plaštovi, danca, flanšni spojevi, poklopci, priključci);
• Elementi vertikalnih rezervoara;
• Revizioni otvori, boss-ovi (izbočine).


 Ukoliko ste zainteresovani za PASS softvere, molimo vas da nas kontaktirate putem mejla na Ova adresa el. pošte je zaštićena od spambotova. Omogućite JavaScript da biste je videli. ili preko kontakt forme.

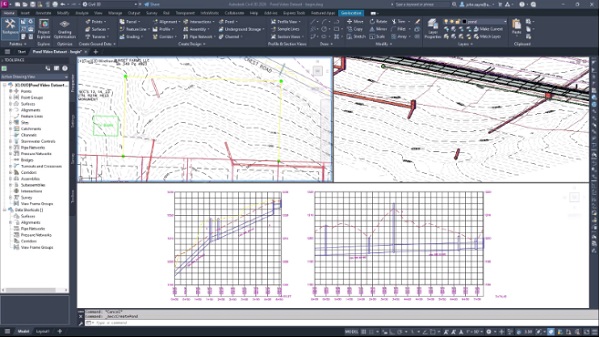

Pregled metoda za analizu odvodnjavanja

• Projektovanje sistema za odvodnjavanje atmosferskih padavina
• Retenzije, podzemni rezervoari, otvoreni kanali i slivovi
• Modeli padavina na osnovu korisničkih podataka
• Predviđanje višestrukih olujnih slučajeva
• Izvoz opsežnog izveštaja analiza
• Drainage Analysis je dodatak koji se zasebno preuzima. Možete ga pronaći na  manage.autodesk.com

Proširenje za Civil 3D 2026 Drainage Analysis Extension je skup alata, koji će povezati okruženja Autodesk Civil 3D za dizajn drenažnog sistema sa uslugama InfoDrainage analize, hostovanom u oblaku. Proširenje Drainage Analysis sadrži nove Civil 3D mogućnosti za projektovanje drenažnih sistema, uključujući retenzije, kanale, podzemne rezervoare.

Kada je hidro-inženjer spreman da analizira sistem za odvodnjavanje, on pokreće analizu direktno u Civil-u 3D. Postoji mogućnost korišćenja nekoliko metoda za rad sa padavinama, slivnim površinama  i predviđanja višestrukih olujnih slučajeva. Kada je analiza završena, korisnik ima mogućnost da potvrdi rezultate analize (uključujući sva upozorenja ili greške) pre nego što primeni rezultate na komponente drenažnog sistema na crtežu i izveze kompletan izveštaj analize.

Model Viewer

• Novi dijalog za navigaciju kroz model
  • 3D navigacija visokih performansi
  • Bez promene tradicionalnih radnih tokova
  • Pojednostavljen proces za upravljanje vidljivosti objekata
  • Bolji uvid prikaza složenih objekata

Design Review infrastrukture u ACC-u

• Civil alati: pregled trasa u Docs Viewer-u:
  • Praćenje stacionaža
  • Sečenje modela (pregled preseka)
  • Merenje i obeležavanje pomerenih stacionaža
  • Merenje i obeležavanje koordinate tačke

 Civil alati će omogućiti korisnicima da se kreću duž središnje linije modela unutar Docs viewer-a, da prate svoju poziciju preko stacionaža, da seku model upravno na sredešnju liniju i ispituju model – kao što su merenje koordinata i rastojanja između stacionaža i odstupanja.

Project Explorer poboljšanja na železnici

• Pokretanje seta komandi iz komandne linije
• Vrednosti nagiba u listi izračunatih stacionaža

 Spisak planiranih poboljšanja Project Explorer-a dizajniranih posebno za železničku industriju, napravljeni su tako da budu od opšte vrednosti za sve Project Explorer korisnike. 

Dref (Data Shortcut) granica površi

• Efikasnije koristite velike površine
• Izaberite samo ono što vam je potrebno sa DREF površina
• Smanjite vreme otvaranja datoteka
• Smanjite vreme obrade koridora

Civil 3D koriste različiti timovi za projektovanje složenih i progresivnih projekata sobraćajnica što rezultira povećanim zahtevima u pogledu performansi i skalabilnosti.

Nastavljamo mnogo da ulažemo u optimizaciju trenutnih mogućnosti, ali postoje slučajevi u kojima su novi načini korišćenja podataka u toku procesa odgovarajući.

U ovom slučaju, timovi koje rade na delovima složenog projekta sobraćajnica mogu smanjiti vreme otvaranja datoteka, obrade koridora i dobijanja rezultata kao što su preseci referenciranih delova veoma velikih površina.  

Poboljšanja performansi površina

• Unapređene performanse regeneracije koridora koji koriste površinu kao podlogu,
• Performanse za analizu površina su poboljšane, i rade do 3 puta brže,
• Smanjeno vreme za obradu koridora.

Regeneracija velikih površina i opšte performanse su jedna oblast koja je na osnovu rezultata anketa rangirana kao komponenta koja mnogo utiče na kupce.

Dynamo za Civil 3D

• Grupno kreiranje slivova i tokova,
• Automatsko generisanje feature linija,
• Jednostavno utvrđivanje kompatibilnosti paketa.

My Insights za Civil 3D

• Personalizovana upotreba proizvoda
• Analiza obrazaca da bi se utvrdilo koji uvidi su od značaja korisniku
• Ocena pruženih uvida ukoliko su bili od koristi

Autodesk My Insights su personalizovane informacije koje se prikazuju kao pojedinačni i timski uvidi u vašem administratoru proizvoda, a oba su zasnovana na vašoj upotrebi Autodesk proizvoda.

Sadržaj uvida je osmišljen tako da bude informativan i delotvoran. Ovi uvidi su uključeni u Account Portal, App Home u Civil-u 3D i putem mesečne e-pošte.

Uvidi koji se isporučuju korisnicima su personalizovani kako bi se osiguralo da su relevantni za posao koji korisnik obavlja u datom trenutku.

Referentni koordinatni sistemi

Novi koordinatni sistemi za AutoCAD, Map i Civil 3D

• UK Rail and Highway
• Saudi Arabia (SANSRS CRS)
• Serbia (VCS ETRF89.OSTN15_height
• Switzerland vertical CS
• ESPG CS for Malaysia

Alat za transformaciju koordinata za Civil 3D

Autodesk® Coordinates Transformation Tool pruža izuzetne alate za građevinske projekte gde korisnik možda treba da transformiše Autodesk Civil 3D objekte iz jednog koordinatnog sistema u drugi u okviru okruženje za crtanje.

Glavna poboljšanja u novom izdanju:  

• Unapređena transformacija poravnanja
• Unapređeno izveštavanje
• Poboljšana opšta funkcionalnost
• Premeštanje metode interpolacije podataka u Option dijalog samo jednom komandom Vertical Datum Transformation
• Postavljanje ciljanog koordinatnog sistema za tekući crtež komandom
• Unapređen format izveštavanja tako da izveštaj ne mora de se zatvori pre nego što se korisnik vrati u Civil 3D okruženje  

Ukoliko ste zainteresovani za softver Civil 3D, molimo vas da nas kontaktirate na mejl Ova adresa el. pošte je zaštićena od spambotova. Omogućite JavaScript da biste je videli. ili putem kontakt forme.

Pored opštih poboljšanja, kao i unapređenja za arhitekturu i konstrukciju, Revit 2026 donosi novine i za MEP, a to su:

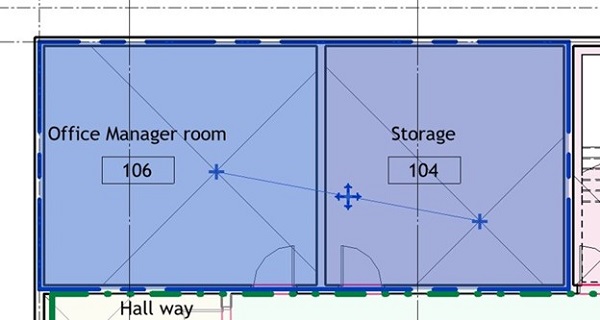

Poboljšane sistemske zone

• HVAC zone i sistemske zone su spojeneu jedinstvenu, napredniju funkcionalnost sistemskih zona.
• Korisnici sada mogu da kreiraju sistemsku zonubilo skiciranjem ili izborom prostora.
• Dodata su i nova svojstva na nivou instanceza sistemske zone.

Globalizacija električnih provodnika

• Dodata je podrška za višežilne provodnike, što pokriva različite tipove instalacija korišćene širom sveta.
• Korisnici sada mogu da podešavaju i menjaju veličinu provodnika, pružajući inženjerima i projektantima veću kontrolu.
• Podešavanja Električnih provodnika sada su lako dostupna u okviru MEP postavki.
• Tip žice i veličina žicezamenjeni su sa Tip kabla i veličina kabla.

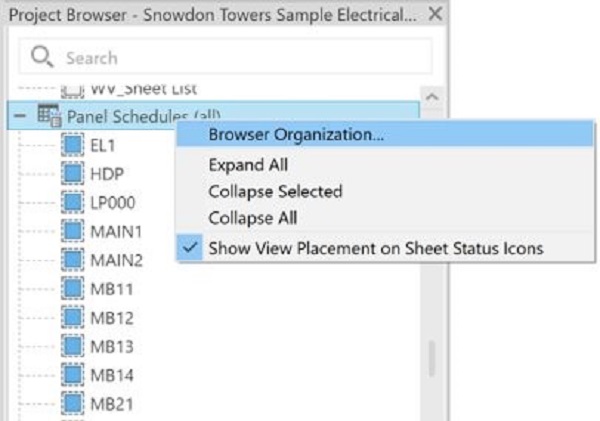

Organizacija prikaza za rasporede panela

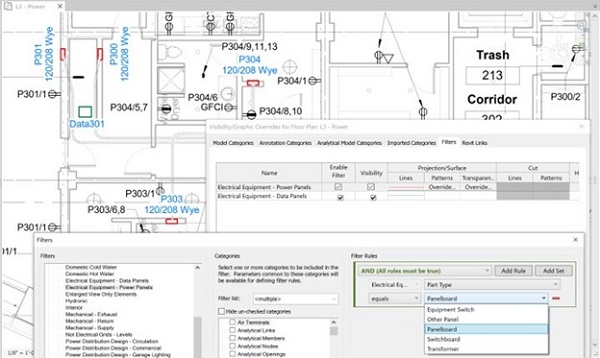

• Neki parametri elektro opreme dostupni su za grupisanje, sortiranje i filtriranje u okviru panela.
• Naziv rasporeda panela takođe je dostupan za sortiranje zajedno sa ostalim prethodno navedenim parametrima.
• Naziv panela biće prikazan u svojstvima rasporeda panela.

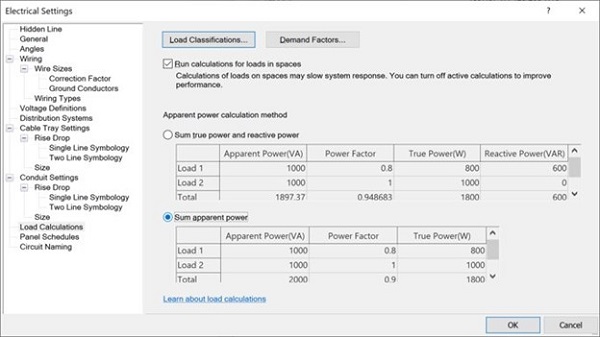

Metode proračuna prividne snage za analitička opterećenja

• Omogućavaju opcije metode proračuna prividne snage za električne analitičke komponente.
• Pretpostavite faktor snage 1.0 bez obzira na definisane vrednosti na analitičkim opterećenjima prilikom proračuna snage i struja.

Poboljšani dizajn kontinuiteta između strujnih kola, rezervnih delova i prostora

• Šeme imenovanja strujnih kola koje koriste projektne ili deljene parametre sada daju ujednačene rezultate za strujna kola, rezervne delove i prostore.
• Parametri panela, napona i tipa sistema za rezervne delove sada se mogu prikazati u tabelama.
• Prostori i rezervni delovi sada su uključeni u raspored strujnih kola.

Poboljšana putanja električnih kola sa konektorima u ugnježdenim familijama

• Putanja strujnog kola sada se usmerava na lokaciju ugnježdene familije (više nije vezana za koordinatni početak projekta).
• Poboljšano je ponašanje za „home-run“ vodove i putanje kola.
• Sistemi električnih kola sada jednostavnije pronalaze tačnu lokaciju ugnježdene opreme.

Označavanje / Raspoređivanje tipova delova i sistema distribucije

• Parametri sistema distribucije (Distribution System) i tipa dela (Part Type) sada su dostupni u tabelama za električnu opremu, prikaznim filterima (view filters) i mogu se koristiti za filtriranje i sortiranje.
• Različiti tipovi elemenata u opciji “Electrical Equipment” mogu se bolje organizovati u posebnim tabelama.

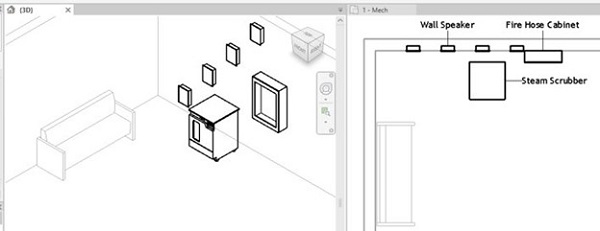

Poboljšano prikazivanje MEP kategorija

• Poboljšanja u prikazima MEP discipline za sledeće:
  • Ugostiteljsku opremu (Food Service)
  • Medicinsku opremu (Medical Equipment)
  • Protivpožarnu zaštitu (Fire Protection)
  • Audio-vizuelne uređaje (Audio Visual Devices)
  • Označavanje (Signage)
• Ovi elementi će sada biti usklađeniji sa ostalim MEP kategorijama,
• Familije će se prikazivati u prikazu tlocrta bez obzira na njihovu vezu sa presekom ravni.

Uređivanje koeficijenta analitičkih segmenata

• Vrednosti koeficijenta gubitka (Loss Coefficient) i pada pritiska (Pressure Drop) sada se mogu zameniti prilagođenim vrednostima u odeljku „Svojstva“ (Properties).
• Dodat je veći broj Dynamo čvorova za pod-elemente.

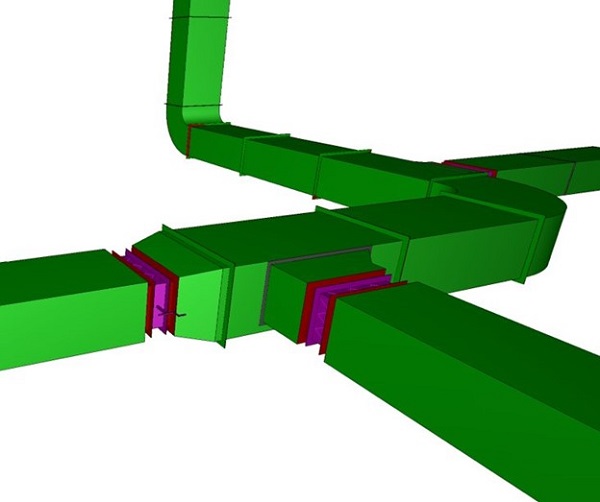

Poboljšana tačnost i doslednost za step-down konektore

• Poboljšana je mogućnost proizvodnje i korisnička kontrola za step-down konektore,
• Dužina delova sa step-down konektorima sada će biti doslednija.
• Poboljšane funkcije za „skin offset“ i poravnanje doprineće većoj preciznosti u geometriji modela.

Pregled konektora (Connector Preview) dodat u MEP Content Editor

• Pregled omogućava da se geometrija proveri pre njenog ubacivanja u model.
• A početna tačka konektora i “snap” tačke (snap points) pružaju veću preglednost.
• Kreiranje sličice (thumbnail) iz aktivnog pregleda radi lakše vizuelne identifikacije.

Na sledećim linkovima možete pročitati tekstove koji se bave opštim novinama u izdanju Revit 2026, arhitekturi i strukturi.

Ukoliko ste zainteresovani za softver Autodesk Revit, obratite nam se na Ova adresa el. pošte je zaštićena od spambotova. Omogućite JavaScript da biste je videli.  ili kontakt forme.
