U verziji 2027.1 nastavlja se niz unapređenja koji je započet sa verzijom Autodesk Revit 2027, sa fokusom na koherentnije procese, bolje performanse i predvidljivije BIM radne tokove. Prednosti ove verzije će najviše koristiti naprednim korisnicima pri dokumentovanju projektantske zamisli, koordinaciji modela na cloud-u, kao i proveri rezultata analiza i pripremi modela za fabrikaciju.

Ova verzija donosi paket unapređenja u oblasti arhitekture, konstrukcije i MEP procesa, sa naglaskom na smanjenje zastoja u radu, bolju kontrolu i očuvanje verodostojnosti modela.

Arhitektura i osnovna unapređenja

Autodesk Assistant za Revit nastavlja da napreduje u obradi prirodnog jezika kao delu samog interfejsa programa. Izvršavanje zadataka kroz interakciju sa modelom i dokumentacijom je sada pouzdanije, naročito kada su u pitanju podešavanja grafičkih stilova i tagovanje elemenata, kao i sortiranje podataka u tabelama uz pomoć filtera.

Aktivnost asistenta je sada potpuno vidljiva kroz Revit. Svaka MCP alatka beleži svoje izvršavanje, uključujući vreme početka, završetka i eventualne greške. Izmene napravljene putem MCP alata takođe su označene „AI“ prefiksom u „Undo“ meniju, što olakšava prepoznavanje i pregled automatizovanih radnji. Dodatna unapređenja obuhvataju dugme „Stop“ i mogućnosti sortiranja u „Prompt Library“.

„Accelerated Views“ sada omogućava i upotrebu „Gradient“ i „Sky“ tipova pozadina, što korisnicima daje više opcija za prikaz njihovog modela.

„Forma Connected Clients“ sada omogućava neometan zajednički rad na Revit modelima („Worksharing“). Od verzije 2027.1, više korisnika može istovremeno da radi na Revit modelu i učitava podatke sa cloud-a bez obzira na neophodna odobrenja („permissions“).

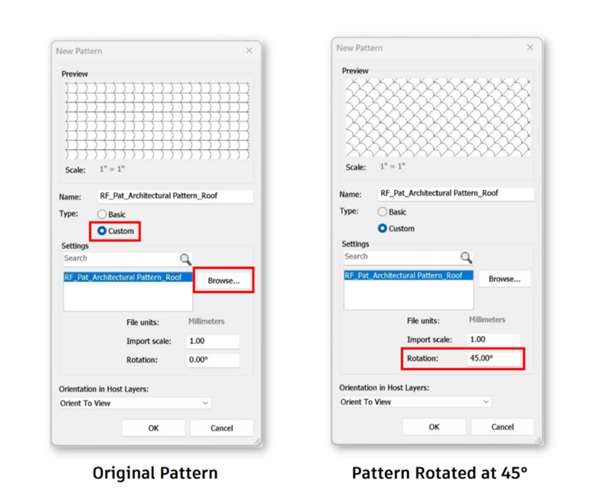

Rotiranje prilikom definisanja šrafure je sada dostupno prilikom kreiranja sopstvenih šrafura u Revit-u. Ova opcija je dostupna u „Manage Fill Patterns“ prozoru. Ovo unapređenje će biti od neprocenjive vrednosti timovima koji se oslanjaju na „View Templates“ u izvozu dokumentacije.

Projektovanje konstrukcije, analize i fabrikacija

Unapređenja u kontekstu građevinskih konstrukcija fokusirana su na brže kreiranje analitičkih modela, jasniji pregled rezultata, poboljšano modelovanje armature i pouzdanije radne tokove fabrikacije čeličnih konstrukcija.

Brže kreiranje analitičkih elemenata na osama. Omogućeno je modelovanje analitičkih stubova u presecima osa, analitičkih zidova duž osa između preseka i analitičkih greda duž osa između stubova. Na ovaj način, kreiranje analitičkih modela je usaglašeno sa logikom osa, kao što je već slučaj kada je u pitanju modelovanje građevinskih konstrukcija.

Rezultat je brža postavka, manji broj ponovljenih koraka prilikom postavljanja elemenata i veća konzistentnost u radu.

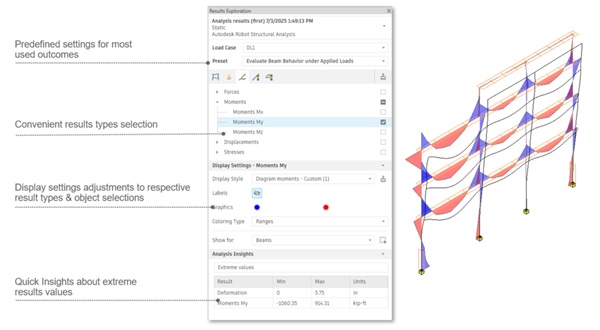

Modernizovan panel za pregled rezultata analize. Unapređeno korisničko iskustvo podrazumeva unapred definisane konfiguracije za često korišćene skupove rezultata, praktičniji izbor tipa rezultata, podešavanja prikaza koja odgovaraju izabranim tipovima rezultata i elemenata, kao i brz uvid u ekstreme dobijenih rezultata.

Ova unapređenja olakšavaju da se rezultati statičke analize povežu sa BIM modelom, pomažući inženjerima da brže identifikuju kritične rezultate i jasnije pregledaju ponašanje građevinskih konstrukcija.

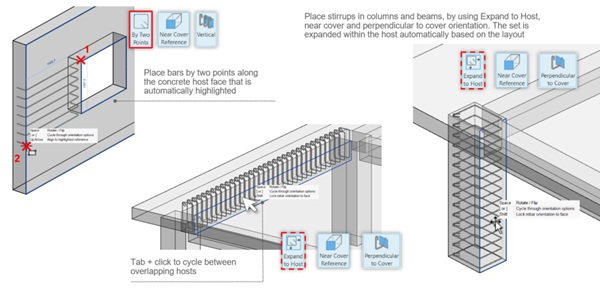

Postavljanje standardnih oblika armature u 3D poglede. Omogućeno je dodavanje „shape-driven“ armature direktno u 3D pogled, koristeći poznate metode postavljanja iz 2D-a, uključujući i „Expand to Host“ i „By Two Points“.

Postavljanje armature prepoznaje označene površine betonskih elemenata, izabrane ravni postavljanja, poziciju kursora i orijentaciju pogleda.

Korisnici lakše mogu da postave uzdužne šipke, uzengije, kao i rasporede armature duž zadatih putanja u 3D pogledima.

Ovo je najpraktičnije koristiti u slučaju kompleksnih uslova betonskih elemenata kada postavljanje armature zahteva ponavljanje procesa validacije u 3D-u.

Poboljšana dokumentacija razrade detalja čeličnih konstrukcija. Nova unapređenja anotacija pomažu da se očuva pouzdanost dokumentacije vezane za razradu detalja i fabrikaciju čeličnih konstrukcija.

• Otvori na čeličnim stubovima ostaju na istoj poziciji prilikom dodavanja čeličnih veza.
• „Geometry“ i „Steel Connection Cuts“ pravilno lome skrivene linije čeličnih konstrukcija.
• Dimenzije kreirane u fazi projektovanja se ne menjaju prilikom dodavanja čeličnih veza.

Prozor „Steel Connections“ sada podržava i slike visokog kvaliteta. Referentna slika u okviru „Steel Connections“ prozora sada se prilagođava ekranima visoke rezolucije, obezbeđujući da grafički prikazi spojeva ostanu čitljivi bez obzira na konfiguraciju radne stanice.

Kontrole za produžavanje elemenata čeličnih konstrukcija sada se mogu koristiti i u slučajevima gde su primenjeni čelični spojevi i skraćeni završeci elemenata.

Zahvaljujući tome, korisnici koji se bave razradom detalja mogu da produže elemente i preko pozicije modifikatora čelika, omogućavajući direktniju kontrolu nad konačnom geometrijom i nakon primene pravila spojeva.

MEP dizajn i fabrikacija

Za korisnike koji se bave razradom MEP detalja, verzija Revit 2027.1 unapređuje kontrole „in-canvas“ modelovanja i dodaje direktniju podršku za dimenzionisanje kanala.

„In-Canvas“ kontrole priključaka. Korisnicima koji se bave razradom MEP detalja, ovo unapređenje daje jasnije informacije o priključcima u toku fabrikacije, kao i prilikom postavljanja i izbora delova.

Kontrole nad konektorima sada se javljaju i „in-canvas“ i prikazuju dimenzije, tip i broj konektora. Vidljivost se može uključiti u okviru „Analyze“ kartice.

Ovo omogućava korisnicima da bolje razumeju ponašanje priključaka prilikom modelovanja, smanjujući potrebu za proverom njihovih svojstava nakon postavljanja i pomažući da se izbegnu netačne pretpostavke prilikom povezivanja elemenata.

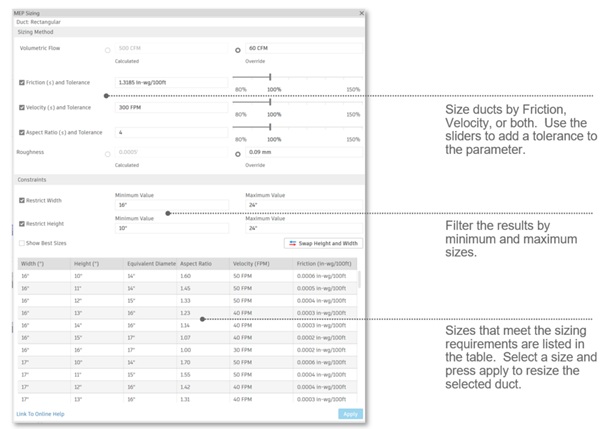

„MEP Sizing Calculator“ Revit 2027.1 izdanje uvodi usmereni radni tok za dimenzionisanje kanala koji podržava i procese projektovanja i procese fabrikacije.

Korisnici mogu da:

• dimenzionišu kanale prema padu pritiska usled trenja, prema brzini ili prema oba kriterijuma,
• dodaju tolerancije korišćenjem slajdera,
• filtriraju rezultate na osnovu minimalnih i maksimalnih dimenzija,
• pregledaju prihvatljive dimenzije u tablici i
• primene izabranu dimenziju direktno na izabrani kanal.

Ovo omogućava iterativniji radni tok dimenzionisanja u Revit-u, smanjujući potrebu za proverom da li su svi elementi povezani, kao i za ručnim „trial-and-error“ načinom dimenzionisanja.

Napominje se da sistemi cevi još uvek nisu podržani od strane „MEP Sizing Calculator“ funkcije.

Praktična unapređenja za napredne korisnike

Revit 2027.1 je verzija fokusirana na unapređenje aspekata koji su važan deo svakodnevnog projektantskog procesa: bolju kontrolu nad upotrebom AI asistenta, bolju grafičku usklađenost, neometani rad sa cloud modelima, brže modelovanje konstrukcija i jasniji pregled analiza, intuitivnije ucrtavanje armature, bolji kontinuitet u čeličnoj fabrikaciji i direktnije MEP radne tokove za konektore i dimenzionisanje.

Prevod i adaptacija: Tara Badnjar, Anton Kerčov

Obrada: Hristina Antić, Marko Kozlica

Izvor: Autodesk.com
